一、高能點火裝置
高能點火裝置由SYDH系列高能點火器、SYＢＱ系列高能半導體點火槍、ＳYＰＬ系列高壓屏蔽點火電纜三部分組成，可直接點燃天然氣、液化石油氣、柴油、重油、渣油等燃料。半導體點火槍火花能量大，抗污染能力強。廣泛應用于火力電站、石化、治金行業中各種燃?xì)狻⑷加驮O(shè)備的點火操作。
技術參數
ＳYＤＨ高能點火器
|
型號 |
儲能 |
工作電壓 |
輸入電流 |
火花頻率 |
適用范圍 |
|
SYDH-20 |
20J |
220V |
4A |
15HZ |
清油、原油 |
|
SYDH-12 |
12J |
220V |
3A |
15HZ |
燃?xì)�、輕氣 |
|
SYDM-6 |
6J |
220V |
1.5A |
15HZ |
燃?xì)?/DIV> |
|
SYDH-20/C |
20J |
220V |
4A |
15HZ |
清油、原油 |
|
SYDH-50/C |
50J |
220V |
10A |
12HZ |
原油、重油 |
SYBQ高能點火槍 SYPL高壓屏蔽點火電纜
SYBQ高能點火槍
|
型號 |
起始發火電壓 |
特點 |
適用范圍 |
|
SYBQ-□ |
≤700V |
直桿式 |
點燃油、氣 |
|
SYBQ-□/R |
≤700V |
柔性段 |
點燃油、氣 |
|
SYBQ-□/F |
≤700V |
分休式 |
點燃油、氣 |
SYPL高壓屏蔽點火電纜
|
型號 |
中心導體電阻 |
RmiY |
特點 |
|
SYPL-□ |
≤0.005Ω/M |
100mm |
兩端直接頭 |
|
SYPL-□/1W |
≤0.005Ω/M |
75mm |
一端彎接頭 |
|
SYPL-□/2W |
≤0.005Ω/M |
75mm |
兩端彎接頭 | 注:□為電纜長度L(mm)，RmiY為最小彎曲半徑。
二、SYDQ/Q系列電氣動球閥
SYQQ系列氣動球閥采用新型耐高溫密封材料，由精密鑄鋁對推雙作用氣缸驅動，結構緊湊，閥位準確，密封可靠。
適用于電站鍋爐程控點火系統以及石化、治金、輕工等行業，作為流體介質的遠距離通一斷控制部件。
特點
●流阻小 接近于直通管流阻
●耐高溫 350℃
●快帶啟閉 特種減速電機直接驅動，打開、關閉時間≤0.5s
●可靠 100％按標準做壓力、匯漏實驗，壽命≥105次啟閉
●防靜電結構 避免球體在油流中刷下生產靜電積累
●防火結構 萬一遇到火情，不致發生大量的內、外泄露
技術參數
|
型號 |
SYQQ-15
SYQQ-15/H |
SYDQ-25
SYQQ-25/H |
SYQQ-32
SYQQ-32/H |
SYQQ-50
SYQQ-50/H |
|
公稱通徑 |
15mm |
25mm |
32mm |
50mm |
|
適用介質 |
輕油、重油、渣油、蒸汽 |
|
介質溫度 |
350℃ |
|
介質壓力 |
6.3MPa |
|
開關時間 |
≤0.3s |
≤0.5s |
|
工作氣源 |
04－０.７ＭＰa(儀表氣源) |
|
電源 |
220VAC±10％(電磁閥) |
|
閥位信號 |
開到位/關到位各一對常開/常閉觸點 |
|
球體材料 |
1Cr18Yi9Ti不銹鋼 |
|
接口形式 |
法蘭連接(SYQQ-□)/焊接連接(SYQQ- |
|
設計標準 |
GB12237/AYSIB16.11 |
|
檢驗標準 |
GB4981(閥門密封試驗標準)，ZBJ16006-90（泄露量標準） |
SYDQ系列電動球閥
SYDQ系列電動球閥采用新型耐高溫密封材料，由特種減速電機驅動，設有電容儲能制動機構，閥位準確，流阻小，啟閉速度，密封可靠。
適用于電站鍋爐程控點火系統距離一斷控制部件。
特點
流阻小 接近于直通管流阻
耐高溫 350℃
快帶啟閉 特種減速電機直接驅動，打開、關閉時間≤2.5s
可靠 100％按標準做壓力、匯漏實驗，壽命≥105次啟閉
防靜電結構 避免球體在油流沖刷下產生靜電積累
防火結構 萬一遇到火情，不致發生大量的內、外泄露
技術參數
|
型號 |
SYDQ-15
SYDDQ-15/H |
SYDQ-25
SYDDQ-25/H |
SYDQ-32
SYDDQ-32/H |
SYDQ-50
SYDDQ-50/H |
|
公稱通徑 |
15mm |
25mm |
32mm |
50mm |
|
適用介質 |
輕油、重油、渣油、蒸汽 |
|
介質溫度 |
350℃ |
|
介質壓力 |
6.3MPa |
|
開關時間 |
≤1.5s |
≤2.5s |
|
工作電源 |
220AC±10％ |
|
功耗 |
25W |
25W |
50W |
50W |
|
閥位信號 |
開到位/關到位各一對常開/常閉觸點 |
|
球體材料 |
1Cr18Yi9Ti不銹鋼 |
|
接口形式 |
法蘭連接（SYDQ-□）/焊接連接（SYDQ-□/H） |
|
設計標準 |
GB12237/AYSIB16.11 |
|
檢驗標準 |
GB4981（閥門密封試驗標準），ZBJ16006-90（泄露量標準） |
三、SYD/QT系列電氣動推進器
推進器是點火程控系統中進退油槍和點火槍的執行裝置，其作用是在點火時將油槍、點火槍送入爐膛，完成點火后退出。
SYDT系列電動推進器為電動驅動，直行程，絲桿一螺母?jìng)鲃?dòng)方式。
按作動輸出方式可分為側出式和直出式兩種，均為全密封防塵結構。
技術參數
SYDT－1／□電動推進器
●作動件側出／下出
●法蘭式固定
●全密封防止結構
注：型號中□為推進器進退行程L（mm）。
|
型號 |
行程 |
推力 |
推進速度 |
電源 |
行程開關 |
|
SYDT-1/□ |
300/400/500mm |
500Y |
100mm/s |
380V AC |
220VAC 3A |
SYDT－1／□電動推進器 SYYQ－２/□電動推進器
SYYQ－２/□電動推進器
●作動件前出
●底座式固定
●全密封防止結構
注：型號中□為推進器進退行程L（mm）。
|
型號 |
行程 |
推力 |
推進速度 |
電源 |
行程開關 |
|
SYDT－2/□ |
300/400/500mm |
500Y |
100mm/s |
380V AC |
220VAC 3A |
SYQT系列氣動推進器
SYQP系列氣動推進器為直行程，壓縮空氣－氣缸驅動方式。按作動輸出方式可分為前出式和后出式兩種。
前出式氣動推進器中氣缸、氣動元件距爐本體較遠，工作環境好；后出方式中點火槍、油槍夾板在后部，安裝調整較方便。
技術參數
SYQT－１氣動推進器
●氣缸活塞桿前出，法蘭式安裝
●退出時活塞桿退入氣缸
●防水滴護罩，全密封接線盒
注：型號中□為推進器進退行程Ｌ（mm）。
|
型號 |
行程 |
缸徑 |
氣源 |
電磁閥 |
行程開關 |
|
SYQT-1-40/□ |
300/400/500mm |
ф40 |
0.4-0.8Mpa |
220VAC
進氣接口
G1/4″ |
220VAC 3A |
|
SYQT-1-50/□ |
φ50 |
|
SYQT-1-63/□ |
φ63 |
|
SYQY-1-80/□ |
φ80 |
SYQT－１氣動推進器 SYQT－2氣動推進器
SYQT－2氣動推進器
●氣缸活塞桿后出，法蘭式安裝
●推進時活塞桿退入氣缸
●防水滴護罩，全密封接線盒
注：型號中□為推進器進退行程Ｌ（mm）。
|
型號 |
行程 |
缸徑 |
氣源 |
電磁閥 |
行程開關 |
|
SYQT-2-40/□ |
300/400/500mm |
ф40 |
0.4-0.8Mpa |
220VAC
進氣接口
G1/4″ |
220VAC 3A |
|
SYQT-2-50/□ |
φ50 |
|
SYQT-2-63/□ |
φ63 |
|
SYQY-28-0/□ |
φ80 |
四、SYYQ系列油槍
SYYQ系列油槍主要有簡單機械霧化、回油式機械霧化、蒸汽或空氣霧化油槍三類。
簡單機械霧化油槍適用于出力基本恒定的場合；回油式機械霧化油槍出力調節比較大；蒸汽或空氣霧化油槍適用于粘度較大的燃油且具有更大的出力調節比。
SYYQ系列油槍噴嘴關鍵部件采用的優質材料和規范的工藝可使油槍長時間保持良好的霧化質量和燃燒效果。
技術參數
SYYQ-□簡單機械霧化油槍
●適用燃油：清油、重油
●檢修維護方面
●供油及管路系統較簡單
注：型號中□為油槍有效長度L（mm）。/R為槍桿帶柔性段。
|
型號 |
油槍出力 |
油粘度 |
工作油壓 |
調節比 |
霧化角 |
|
SYYQ-□ |
100~4000Kg/h |
4°E |
1.5~4MPa |
1:1.4 |
60~100° |
|
SYYQ-□/R |
100~4000Kg/h |
4°E |
1.5~4MPa |
1:1.4 |
60~100° |
ZYYQ-□/H回油式機械霧化由輪
●適用燃油:清油、重油
●出力調節比較大
●低負荷時霧化效果較好
注：型號中□為推進器進退行程L（mm）
|
型號 |
油槍出力 |
油粘度 |
工作油壓 |
調節比 |
霧化角 |
|
SYYQ-□ |
100~4000Kg/h |
4°E |
1.5~4MPa |
1:1.4 |
60~100° |
|
SYYQ-□/R |
100~4000Kg/h |
4°E |
1.5~4MPa |
1:1.4 |
60~100° |
SYYQ-□/Z蒸汽(空氣)霧化油槍
●適用燃油：清油、重油、渣油
●出力調節比較大
●調節出力時霧化角和霧化效果基本不變
注：型號中□為油槍有效長度Ｌ（mm）；/ZR為槍桿帶柔性段
|
型號 |
油槍出力 |
油粘度 |
工作油壓 |
工作氣壓 |
調節比 |
霧化角 |
|
SYYQ-□/Z |
100~4000Kg/h |
8°E |
1.5~4MPa |
0.4~1.5MPa |
1:6 |
60~100° |
|
SYYQ-□／ZR |
100~4000Kg/h |
8°E |
1.5~4MPa |
0.4~1.5MPa |
1:6 |
60~100° |
SYYQ-□簡單機械霧化油槍/ ZYYQ-□/H回油式機械霧化由輪 /SYYQ-□/Z蒸汽(空氣)霧化油槍
五、智能型全數字火焰監控器
SYHJ－31智能型全數字火焰檢測器采用SMT技術，將光學鏡頭、光電轉換器件、SOC及輸出繼電器置于一體，直接在航空插座上輸出有火節點信號、4－20mA模擬量輸出以及雙冗余RS－485接口,實現了將檢測探頭與信號處理的合二為一。
SYHJ－31通過對火焰的直流強度、閃爍強度及閃爍頻率判斷火焰的燃燒狀態，可有效地屏蔽掉鄰角、對角的背景火焰的干擾。
SYHJ－31不需要二次信號處理器或放大器，不需要火焰放大器柜，可省略大量現場布線。節約了安裝高度成本，極大地提高了火焰檢測系統整體運行的可靠性。
SYHJ－31在后端的面板上用三組數碼管頭時顯示火焰直流強度、閃爍強度、閃爍強度及閃爍頻率，并顯示用戶指定的火焰參數的電平及有火的開關量信號。
SYHJ－31采用雙冗余RS－485現場總線在火焰檢測器與PC機工作站之間傳輸數據、設置運行參數、顯示實時火焰狀態及相關信息。一臺PC機工作站可連接多達100只火焰檢測器，其通訊距離可達1000米。
SYHJ－31可在兩種模式運行
模式一：為網絡運行模式，此模式完全依賴于雙冗RS－485現場總線，將一臺或多臺鍋爐的所有火焰檢測器與PC工作站組網運行，火焰檢測器檢測測到實時數數據通過現場總線進入PC機工作站的動態數據庫，DCS或SSS可通過局域網共享動態數據庫的實時數據。
模式二：為傳統運行模式，此模式可將PC機工作站可選配置，SYHJ－31可以完全脫離RS－485現場總線獨立運行，通過本身配置的火焰強度模擬量輸出端口和火焰狀態開關量輸出端口向DCS或SSS實時傳送火焰信號。

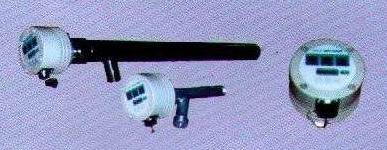

智能型數字火焰監測器

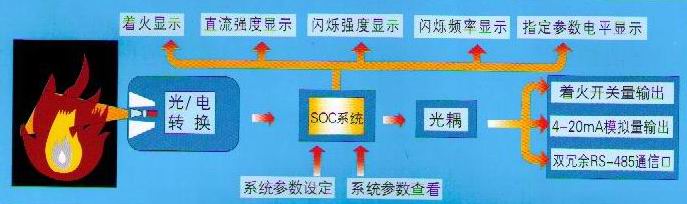

SYHJ-31智能型全數字火焰檢測器工作原理框圖
SYHJ－31主要技術參數
|
適用檢測對象： |
油、煤、燃?xì)饣鹧?/DIV> |
|
靈敏度： |
≥100X(λ0＝500Ym) |
|
檢測方式： |
爐外探頭檢測 |
|
便用運行方式： |
連續 |
|
光普范圍： |
≥400Ym(應用于油煤火焰)，≥290Ym應用于燃?xì)饣鹧?/DIV> |
|
有火/無火信號傳出： |
獨立干接點/一常開一常閉220VAC/1A24VDC/1A |
|
輸入電源： |
24VDC/3W |
|
使用環境溫度： |
－40~85℃ |
|
冷卻風壓和風量： |
入口與爐膛壓差≥150mmH20;0.5M3/miY(必要時) |
|
通訊方式： |
雙冗余RS－485 |

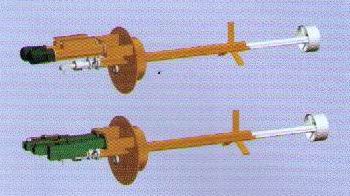

五、組油式燃燒裝置
組合式油燃燒裝置主要用于電站鍋爐的點火和暖爐，本裝置一般由高能點火裝置、油槍、推進器、穩燃罩、火焰檢測器、導管等組成，通過安裝法蘭與爐本體連接。具有結構緊湊、性能可靠等特點。
按推進器的驅動方式，分為電動推進組合式油燃燒裝置（SYDZ）和氣動推進組合式油燃燒裝置（SYQZ）兩類。按其穩燃罩和油槍噴口方向可否擺動，分為固定式兩種類型。
特點
●一體化設計，安裝維護方便
●油他外導管下側高吹灰槽，防止飛灰在油腔內外導管之間集聚
●導管支承套采用耐高溫、低摩擦材料
型號介紹
|
型號 |
名稱 |
特點 |
|
SYDZ-XX□□□/□□□ |
電動組合式油燃燒裝置 |
導管均為剛性直管 |
|
SYDZ-XX□□□/□□□R |
電動組合式可擺動油燃燒裝置 |
導管帶撓性段 |
|
SYDZ-XX□□□/□□□ |
氣動組合式油燃燒裝置 |
導管均為剛性直管 |
|
SYDZ-XX□□□/□□□R |
氣動組合式可擺動油燃燒裝置 |
導管帶撓性段 |
注：型號□□□/□□□為：油槍出力（Kg/h）-油槍行程/點火槍行程;
穩燃罩形式可按設計配:旋流式、杯形、碗形；
燃燒裝置有左右之分，油槍在中位，從后視點火在其右側為右型，反之為左型。
|
